适用范围

  适用于工业与民用建筑的独立的或附设的、封闭式的或敞开式的变压器室外门窗。封闭式变压器室分高式和低式两种，当低式变压器室不能满足通风要求时，应采用高式变压器室。

门型与窗型的编号

  变压器室钢门窗分为有门框（YMA）、有窗框（YCA）和无门框（YMB）、无窗框（YCB）两个大类。有框的门窗扇用冷弯薄壁钢管做骨架，用彩钢板做面板。无框的门窗扇用角钢做骨架，用普通钢板做面板。

门型代号：

YMA（B）1- 带百页窗并附有钢板网进风口的门

YMA（B）2- 带钢板网（无百叶窗）进风口的门

YMA（B）3- 钢板门（门扇上无进风口）

YMA（B）4- 钢板网门

门洞尺寸：

   封闭式变压器室的门洞宽有2100、2400、3000三种；门洞高有2700、3300、3600也是三种。 敞开式变压器室的门洞宽有2100、2400、3000三种，门扇高度均为1800。

窗型代号：

 YCA(B)1-钢板网窗:用作高式变压器室下部的进风窗。

YCA（B）2- 带钢板网的百叶窗:用作封闭式变压器室上部的排风窗。

YCA（B）3- 带有电缆安装洞和钢板网的百叶窗:用作封闭式变压器室上部的排风窗。

窗洞尺寸：

   窗的洞口宽有2100、2400、3000三种。YCA（B）1窗有600、900二种高度；YCA（B）2窗有600、900、1200、1500、1800、2100六种高度；YCA（B）3窗有900、1200、1500、1800、2100五种高度。

结构要求说明

门过梁、门樘适用于墙厚为240及370两种。

门樘为现场现浇结构。门过梁在有门樘时为现浇结构，光无门樘时也可做预制构件。

        名     称             大 门 扇          小 门 扇

 1、骨架的长和宽        每米±0.8mm      ±2.0mm

 2、骨架的对角线        每米±1.0mm          ±3.0mm

 3、骨架的平面扭翘   不大于3.0mm           不大于2.0mm

适用范围

  适用于工业与民用建筑的配变电所；配变电所钢大门可以配置机电一体化电机驱动控制系统和智能感应系统；配变电所钢大门适用于基本风压≤0.7kPa，温度在-40°C ~ 40°C的地区。

类型及门型号

配变电所钢大门有四种类型：

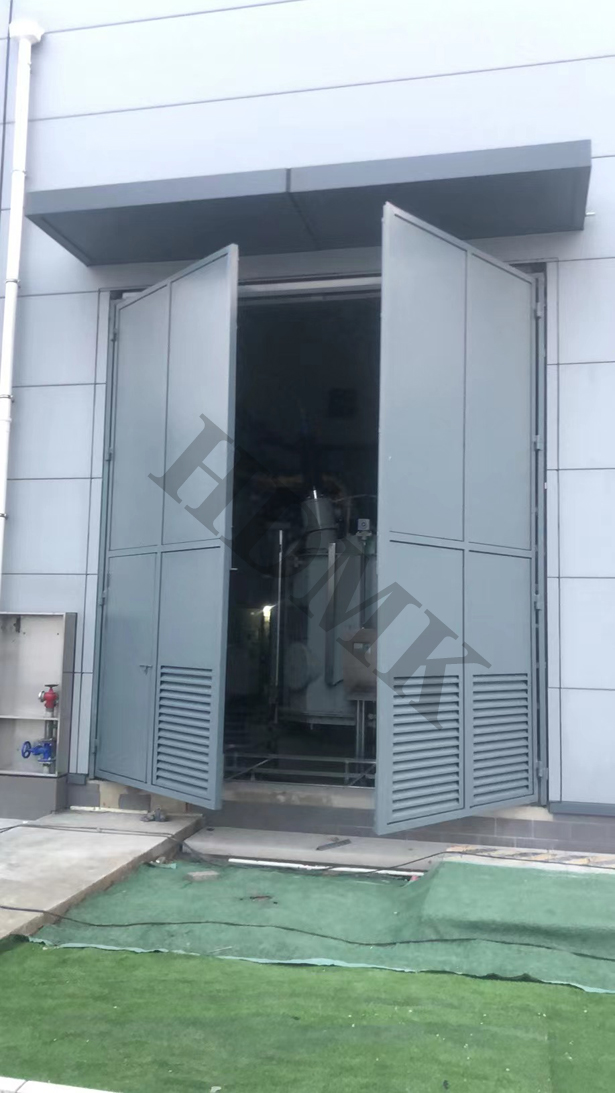

配变电所平开门（YDM1）        配变电所推拉门（YDM2）

配变电所重叠上移门（YDM3）    配变电所折叠门（YDM4）

门洞尺寸：门洞宽3000~6000；门洞高3000~6000。

门扇材料

门扇内外两侧的面板可采用钢板、不锈钢板、彩钢板等，由项目设计确定。

门框及门扇骨架可采用钢型材、不锈钢型材等。门扇中间填充岩棉或其它防火材料。

需要有导轨的门，导轨可选用特制的冷轧型材。

门扇下部设置有百叶窗及防护网结构，以满足配变电所的散热、通风、防鼠等需要。
